Bildinspektoren
Siril verfügt über mehrere Werkzeuge, die Ihnen bei der Analyse Ihres Bildes helfen und Ihnen Informationen zur Qualität der Aufnahme geben können. Insbesondere, ob Ihr Setup optische Defekte hat oder nicht.
Verkippung
Das erste von Siril vorgeschlagene Werkzeug ist die Verkippungsanalyse. Eine Verkippung tritt auf, wenn der Sensor nicht orthogonal zur Abbildungsebene steht: Dies erfordert einen Eingriff in das optische System. Sie können diese Funktion auf zwei verschiedene Arten ausführen. Entweder klicken sie in der grafischen Benutzeroberfläche auf die Verkippung-Schaltfläche (im Menü ) oder über die Kommandozeile. Letzteres bietet sogar die Möglichkeit die Verkippung über eine komplette Sequenz zu ermitteln, um eine größere Genauigkeit zu erreichen. Der folgende Befehl:
Siril Kommandozeile
tilt [clear]
gibt Folgendes aus:
22:28:13: Running command: tilt
22:28:13: Findstar: processing for channel 0...
22:28:15: Stars: 7598, Truncated mean[FWHM]: 3.40, Sensor tilt[FWHM]: 0.31 (9%), Off-axis aberration[FWHM]: 0.39
In der Konsole werden angezeigt:
die Anzahl der für die Messung verwendeten Sterne
der durchschnittliche FWHM-Wert auf dem Sensor, frei von Ausreißern
die Verkippung, ausgedrückt als Differenz zwischen der besten und der schlechtesten FWHM an den vier Ecken des Bildes mit dem Prozentsatz der Neigungsabweichung in Klammern (ein Wert von mehr als 10% weist auf ein Neigungsproblem hin)
die Bildfeldwölbung (Abberation), ausgedrückt durch die Differenz der FWHM zwischen den Sternen in der Mitte und den Sternen am Rand des Sensors
Wenn die Anzahl der erkannten Sterne klein ist (<200), ermöglichen die Sternerkennungseinstellungen der dynamischen PSF eine Verbesserung durch Anpassung des Schwellenwertes/Radius. Je größer die Anzahl der in die Berechnung einbezogenen Sterne ist, desto zuverlässiger ist das Ergebnis der Analyse.
Warnung
Damit das Ergebnis sinnvoll ist, sollte dieser Befehl vorzugsweise mit einem Einzelbild und nicht mit einem Summenbild ausgeführt werden. Ein kalibriertes Einzel-Lights (für Farbsensoren nur debayered) ist daher ideal. Außerdem sind die Proportionen des gezeichneten Vierecks übertrieben, um auf dem Bildschirm besser sichtbar zu sein. Es kann nicht genau der Realität entsprechen.

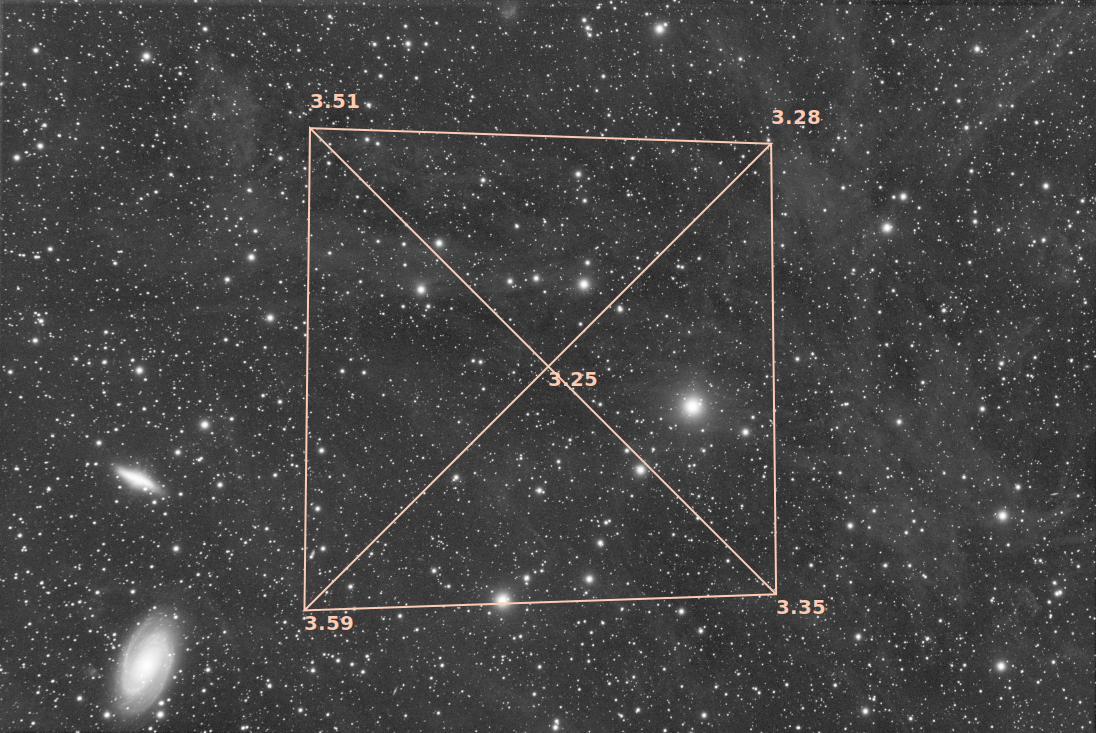

Anzeige des Verkippungsdiagramms
Tipp
Neben der Verwendung des Befehls "tilt -clear" kann das Tilt-Diagramm auch über die Schaltfläche Entfernen im Dialogfeld Dynamische PSF gelöscht werden.
Siril Kommandozeile
seqtilt sequencename
Inspektor für die Bildfeldwölbung (Abberration Inspektor)
Dieses Werkzeug erstellt ein 3x3-Mosaik aus der Bildmitte, den Ecken und Rändern. So lässt sich die Form der Sterne in verschiedenen Bildbereichen leicht vergleichen. Sie können auf diese Funktion zugreifen, indem Sie mit der rechten Maustaste auf das Bild klicken und auswählen. Sie können die Einstellungen dieses Werkzeugs, wie z.B. die Größe der Felder und des Fensters, in den Einstellungen einstellen.
Das Fenster des Bildfeldwölbungs-Inspektors zeigt die durch das optische System bedingten Verzerrungen der Sterne in den Randbereichen des Bildes.
Es ist auch ein sehr gutes Hilfsmittel, um festzustellen, ob das Bild einen Farbverlauf/Gradienten enthält: Die Unterschiede in Helligkeit und/oder Farbe werden deutlich sichtbar.
Das Fenster des Bildfeldwölbungs-Inspektors zeigt Helligkeitsunterschiede an.
Siril Kommandozeile
inspector
