Контроль изображений

В Siril есть несколько инструментов, которые помогут вам проанализировать изображение и оценить качество снимка. В частности, есть или нет оптические дефекты в вашей установке.

Наклон

Первый инструмент, предлагаемый Siril, — это расчет наклона. Наклон сенсора возникает, когда сенсор не ортогонален плоскости изображения: для его устранения требуется вмешательство в оптическую систему. Вы можете выполнить эту функциональность двумя различными способами. Либо через графический интерфейс (в меню Инструменты ‣ Анализ изображений ‣ Показать наклон), либо через командную строку. Последний даже предлагает альтернативу, которая позволяет вычислить наклон по всей последовательности изображений для большей точности. Следующая команда:

Командная строка Siril

tilt [clear]

Вычисляет наклон сенсора как разницу в FWHM между наилучшим и наихудшим усечёнными средними значениями угла. Аргумент clear позволяет очистить диаграмму наклона

будет выведено:

22:28:13: Running command: tilt
22:28:13: Findstar: processing for channel 0...
22:28:15: Stars: 7598, Truncated mean[FWHM]: 3.40, Sensor tilt[FWHM]: 0.31 (9%), Off-axis aberration[FWHM]: 0.39

В консоли отобразятся:

• количество звезд, используемых для измерения

• среднее значение FWHM на датчике, без выбросов

• наклон, выраженный как разница между лучшим и худшим значением FWHM по 4 углам изображения, в скобках указан процент отклонения наклона (значение больше 10% указывает на проблему наклона)

• аберрация, выраженная разницей в FWHM между звездами в центре и звездами по краям сенсора

Если количество обнаруженных звезд невелико (<200), параметры обнаружения динамической PSF позволяют улучшить результаты путем настройки порога / радиуса. Фактически, чем больше количество звезд используется при расчете, тем надежнее результат анализа.

Предупреждение

Чтобы результат был более качественным, предпочтительнее запустить эту команду на одиночном кадре, а не на результате стекирования. Поэтому идеальным вариантом будет использовать предварительно обработанное изображение (для цветных датчиков — просто дебайеризрванное). Более того, нарисованный четырехугольник имеет преувеличенные пропорции, чтобы быть более заметным на экране. Он не может точно соответствовать реальности.

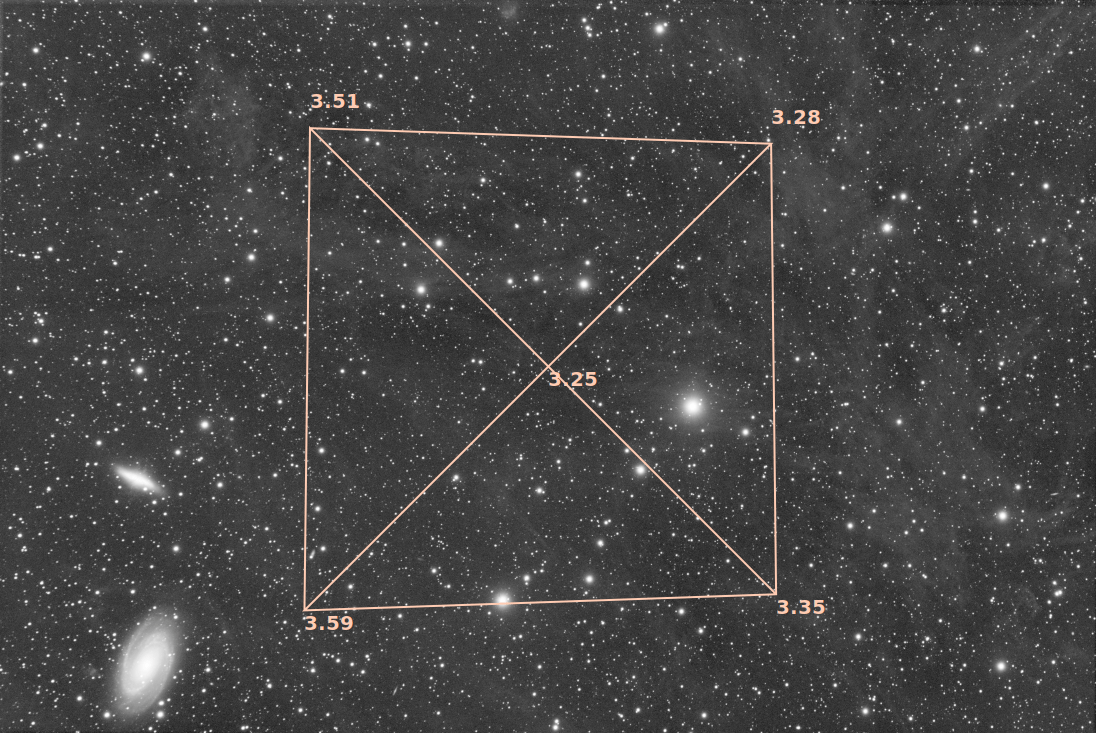

Отображение диаграммы наклона

Совет

Помимо команды tilt -clear, диаграмму наклона можно очистить с помощью кнопки Удалить в диалоговом окне Динамическая PSF.

Командная строка Siril

seqtilt sequencename

Аналогична команде TILT, но применяется последовательности sequencename. Как правило, она даёт лучшие результаты

Ссылка: tilt

Аберрации

Этот инструмент создает мозаику 3x3 из центра изображения, углов и краев. Это позволяет легко сравнивать форму звезд в разных частях изображения. Доступ к этой функции можно получить в меню Инструменты ‣ Анализ изображений ‣ Аберрации. Настройки этого инструмента можно изменить, чтобы скорректировать размер панелей и окна, в настройках.

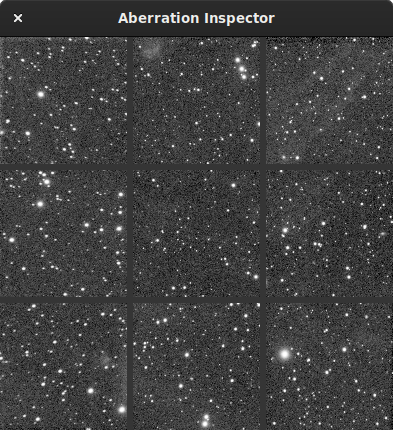

Окно инспектора аберраций, показывающее аберрации, созданные оптической системой, в звездах, расположенных по краям.

Это также очень хороший индикатор того, содержит ли изображение градиент: различия в яркости становятся очень заметными.

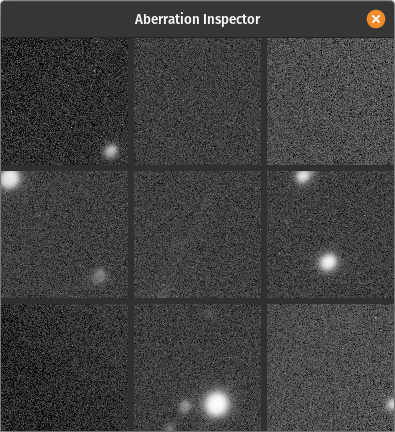

Окно инспектора аберраций, показывающее разницу в яркости.

Командная строка Siril

inspector

Создаёт из текущего изображения мозаику из 9 изображений, отображающую углы и центр изображения для более тщательного изучения (только графический интерфейс)
