Восстановить звёзды

Восстановить звёзды — это инструмент графического интерфейса, помогающий объединять изображения без звёзд и маски звёзд. Он не предлагает уникальных методов обработки изображений, которые нельзя реализовать другими способами (например, с помощью Математических операций над пикселями и инструмента Обобщенного гиперболического преобразования), но предоставляет предпросмотр объединения двух отдельных изображений с разными настройками растяжения для каждого в реальном времени.

Для этого инструмента нет эквивалента командной строки, поскольку он по своей природе является чисто графическим, однако изображения без звезд и звездных масок можно объединять с помощью команд pm и команд связанных с обобщенным гиперболическим преобразованием (ght, invght, modasinh, invmodasinh и linstretch).

Этот инструмент находится в меню Обработка, в подменю Обработка звёзд.

Диалоговое окно разделено на два столбца, по одному для каждого входного изображения.

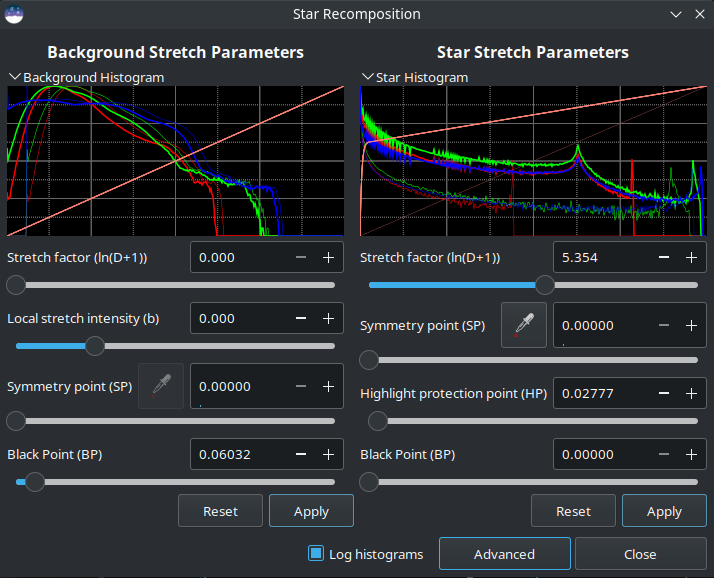

диалог Восстановить звёзды — Диалоговое окно Восстановить звёзды.

Каждое входное изображение загружается с помощью соответствующего поля выбора файлов. Каждый столбец имеет область просмотра растянутой гистограммы, которую можно свернуть для удобства использования на небольших дисплеях, набор элементов управления растяжением обобщенного гиперболического преобразования и кнопок Сброс и Применить.

Режим отображения гистограммы может быть изменён в линейный или логарифмический, используя флажок внизу диалогового окна. Это диалоговое окно соответствует настройкам Siril для линейных или логарифмических гистограмм, которые можно задать в окне Настройки.

Простой режим

Диалоговое окно имеет два вида, которые определяют, какие элементы управления отображаются. Оно открывается в простом режиме, в котором отображаются только наиболее полезные элементы управления для типичного объединения беззвездного изображения и маски звёзд.

Тип растяжения для изображения без звезд установлен на Обобщенное гиперболическое растяжение, и отображаются элементы управления Коэффициент растягивания, Интенсивность локального растягивания, Точка симметрии и Точка чёрного. Точка симметрии может быть установлена, как с использования элемента управления, так и с помощью инструмента пипетки для выбора среднего значения пикселя в выделенной области на изображении. *Обратите внимание, что инструмент пипетки отключается, когда есть не применённое значение Точки чёрного: из-за процесса применения гиперболического растягивания и последующего сдвига Чёрной точки, поведение инструмента становится не интуитивным при установленном ненулевом параметре Чёрной точки. Чтобы решить эту проблему, просто примените сдвиг Черной точки, и пипетка снова станет доступна для следующего гиперболического растяжения.
Для изображения маски звезд установлен тип растягивания Модифицированное растягивание по arcsinh, а также показаны элементы управления Коэффициент растягивания и Точка сохранения светов.
Для обоих наборов растягивания используется цветовая модель Относительная чувствительность глаза: это позволяет лучше сохранять цвета на нерастянутом изображении.

Подробную информацию обо всех элементах управления растягиванием, как показанных в простом режиме, так и в расширенном, можно найти на странице документации по обобщенному гиперболическому преобразованию.

Контроль Точки черного (BP) работает немного иначе, чем в отдельном инструменте Линейное растяжение (сдвиг BP) обобщенного гиперболического преобразования . В данном инструменте корректировка черной точки применяется после гиперболического растяжения, тогда как в отдельном инструменте это отдельное растяжение, применяемое самостоятельно. При попытке оптимизировать комбинацию независимых растяжений для двух входных изображений данный подход был признан наиболее эффективным. Это означает, что величина смещения черной точки, необходимая в данном инструменте, отличается от величины, требуемой в инструменте обобщенного гиперболического преобразования, и что установка черной точки путем щелчка по гистограмме невозможна.

Каждое растяжение является независимым. Настройки растяжения для изображения без звезд можно зафиксировать с помощью левой кнопки Применить: это растягивает изображение без звезд согласно текущим настройкам растяжения, а затем сбрасывает настройки растяжения, чтобы последующие растяжения могли быть применены итеративным способом. Аналогично, настройки растяжения для маски звезд можно зафиксировать с помощью правой кнопки Применить. Любая из групп настроек растяжения может быть сброшена к значениям по умолчанию с помощью соответствующей кнопки Сброс.

Диалоговое окно можно переключать между режимами Меньше и Больше с помощью кнопки внизу.

Режим Больше

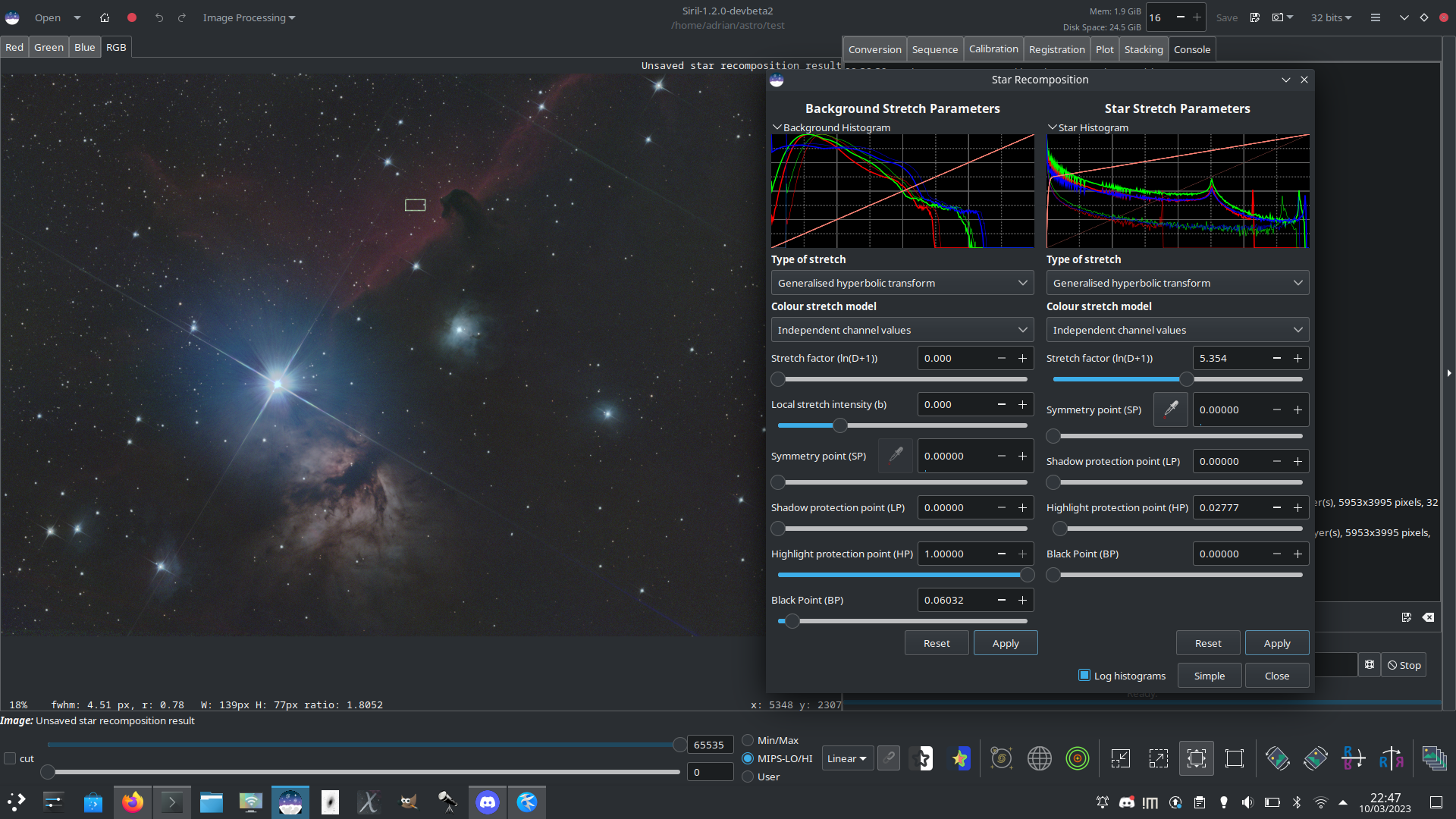

В режиме Больше доступен весь набор элементов управления обобщенного гиперболического преобразования, включая Тип растягивания, Цветовую модель растягивания и Точку сохранения теней (LP) для обоих входных изображений. Это позволяет более детально настроить оба растяжения при необходимости. Если пользовательский интерфейс снова перевести в режим Меньше, все изменения, внесенные с режиме Больше, сохраняются в силе, только скрываются элементы управления.

Примечание

В данном инструменте невозможно выполнить растяжение каналов насыщенности. Инструмент и так требователен к оперативной памяти и процессорным ресурсам: а удвоение потребления памяти за счёт добавления копии каждого рабочего изображения в режиме обобщенного гиперболического преобразования считается чрезмерным. Насыщенность можно легко растянуть отдельно уже после завершения объединения изображений.
