Annotations

Les annotations sont des caractères affichés en superposition des images pour décrire la présence d’objets célestes connus, comme des galaxies, des étoiles brillantes, etc. Ces annotations proviennent de catalogues mais ne peuvent être affichées que sur des images dont on connait précisément les parties de la voûte céleste imagée : c’est à dire des images qui ont subi une résolution astrométrique et qui contiennent les informations du système de coordonnées mondial (WCS) dans leur en-tête (donc uniquement des fichiers FITS ou Astro-TIFF).

Vue de l'image complète annotée

La résolution astrométrique peut être effectuée dans Siril dans l'entrée Informations de l'image ‣ Résolution astrométrique..., ou en utilisant des outils externes comme astrometry.net ou ASTAP.

Bouton pour annotations

Lorsqu'une image résolue astrométriquement est chargée dans Siril, vous pouvez voir les coordonnées dans le ciel pour le pixel sous le pointeur de la souris affiché dans le coin inférieur droit et les boutons relatifs aux annotations deviennent disponibles. Le premier bouton active les annotations des objets, le second la grille céleste et la boussole.

Types de catalogues

Siril vient avec une liste de catalogue prédéfini pour les annotations :

• Catalogue de Messier (M)

• New General Catalogue (NGC)

• Index Catalogue (IC)

• Lynds Catalogue of Dark Nebulae (LdN)

• Catalogue Sharpless (SHh2)

• Star Catalogue (3661 étoiles les plus brillantes)

En supplément, 2 catalogues utilisateurs peuvent être utilisés :

• Catalogue d'objets ciel profond de l'utilisateur

• Catalogue d'objets du système solaire de l'utilisateur

Gestion des catalogues

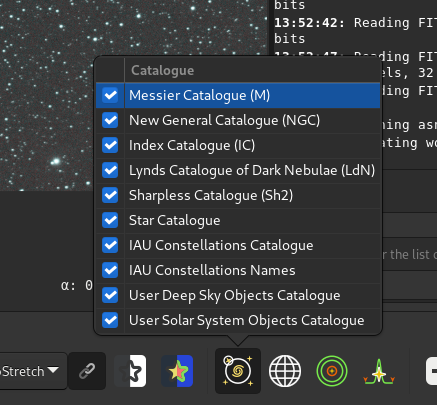

L'affichage de ces deux catalogues peut être activé/désactivé dans le Menu Préférences ‣ Astrométrie des préférences.

Un curseur sur le côté droit vous permet de naviguer facilement dans la liste de catalogues.

Gestion des catalogues dans Préférences/Astrométrie

Les deux catalogues définis par l'utilisateur peuvent également être purgés (c'est-à-dire supprimés) à l'aide des boutons appropriés.

Les catalogues d'utilisateurs (Objets profonds, Système Solaire ou catalogues supplémentaires) sont stockés dans le répertoire des paramètres de l'utilisateur et peuvent être facilement modifiés.

Leur localisation dépend du système d'exploitation :

• Pour les OS Unix-based ils seront dans ~/.config/siril/catalogue

• sur Windows il sont dans %LOCALAPPDATA%\siril\catalogue.

La position de la boussole sur l'image peut également être ajustée à partir des préférences.

Ces catalogues d'annotations sont uniquement destinés à l'affichage. Ils ne sont pas utilisés dans les outils d'astrométrie ou de photométrie, contrairement aux catalogues d'étoiles comme NOMAD, qui peuvent maintenant être installés localement également.

Configuration du catalogue local (NOMAD)

Recherche d'un nouvel objet

Lorsque le nom d'un objet de l'image est connu (sinon, voir la section Recherche inverse), il est possible de l'ajouter aux annotations :

• avec l'image chargée et résolue astrométriquement, tapez Ctrl + Shift + / ou Chercher dans le menu contextuel (clic droit).

Une petite boîte de dialogue de recherche apparaît. Les noms des objets peuvent être saisis, et en appuyant sur Entrer, une requête en ligne sera envoyée à SIMBAD (pour une étoile du Ciel profond) afin d'obtenir les coordonnées d'un objet avec un tel nom. S'il est trouvé, et s'il ne figure pas déjà dans un catalogue, l'objet sera ajouté au Catalogue de l'utilisateur du ciel profond.

Les éléments de ce catalogue sont affichés en ORANGE tandis que les objets des catalogues prédéfinis sont affichés en VERT.

Objets du ciel profond à partir de catalogues d'utilisateurs et de catalogues prédéfinis

Depuis la version 1.2 de Siril, nous pouvons également rechercher des objets du système solaire, en utilisant le service Miriade ephemcc. Pour cela, il faut préfixer le nom de l'objet à rechercher par un mot-clé représentant le type d'objet : a: pour les astéroïdes, c: pour les comètes, p: pour les planètes. Comme il s'agit d'objets mobiles, ils peuvent être ajoutés plusieurs fois, et la requête porte sur la date d'observation de l'image actuellement chargée. La date est associée au nom dans le catalogue du système solaire de l'utilisateur. Les éléments de ce catalogue sont affichés en JAUNE.

Exemples d'entrées valide (non sensible à la case) :

• HD 86574 ou HD86574 sont tout deux valide pour cette étoile

• c:67p ou c:C/2017 T2 sont une forme valide pour les comètes

• a:1 et a:ceres sont tous deux valides pour (1) Ceres

• a:2000 BY4 est valide pour 103516 2000 BY4

• p:4 or p:mars pour Mars

Remplir le catalogue d'un utilisateur du système solaire : quel objet se trouve dans ce champ ?

Pour répondre à la question Y a-t-il un objet du système solaire dans mon image ?, une fonction spéciale effectue une requête auprès d'un serveur en ligne de l'IMCCE (SkyBoT) et affiche les résultats dans la console et dans l'image.

• Une fois l'image chargée et résolue astrométriquement, cliquez sur le bouton droit de la souris/Objets du système solaire, ou en ligne de commande, vous pouvez utiliser la fonction solsys.

Il affiche en ROUGE tous les objets du système solaire dans le champ de vision (s'ils sont connus et trouvés bien sûr). Les magnitudes des objets et leurs coordonnées équatoriales à la date de l'image sont imprimées dans la console.

Ces annotations rouges seront effacées dès que le bouton Afficher les noms des objets sera activé.

Résultat d'un processus de recherche dans le système solaire

Cependant, il se peut que vous souhaitiez sauvegarder un élément particulier dans le Catalogue des Objets du Système Solaire de l'Utilisateur. Vous pouvez le faire en utilisant la commande Recherche pour un objet du système solaire comme décrit précédemment.

De cette façon, l'élément sauvegardé est affiché en JAUNE et sera affiché dans toute image ayant ce champ de vision en activant les annotations.

Vue avec prédéfini/DSO/SSO

Note

Les objets nouvellement découverts ou certains objets en mouvement rapide peuvent avoir leur position désalignée avec l'image. C'est souvent le cas des comètes, par exemple, qui peuvent être décalées d'une minute d'arc. Cela se produit parce que les paramètres orbitaux de l'objet ne sont pas très bien connus ou qu'ils n'ont pas été mis à jour récemment dans le système. Si vous recherchez une alternative au calcul des coordonnées des objets connus du champ, vous pouvez interroger manuellement l'outil d'identification de corps célestes de la JPL.

La recherche inverse : quel est cet objet ?

Particulièrement utile pour les travaux de photométrie, il est possible d'identifier une étoile ou d'autres objets dans l'image en dessinant une sélection autour d'eux, en faisant un clic droit pour afficher le menu contextuel et en sélectionnant l'entrée PSF. Cela ouvrira la fenêtre PSF, et s'il s'agit d'une étoile, elle affichera les paramètres d'ajustement gaussien, mais elle affichera également un lien Web en bas à gauche de la fenêtre : en l'ouvrant, vous accéderez à la page SIMBAD pour les coordonnées de l'objet et, dans de nombreux cas, pour le nom de l'objet. SIMBAD ne répertorie pas tous les objets connus, mais les coordonnées de la page peuvent toujours être utilisées comme point de départ pour rechercher l'objet dans d'autres catalogues en ligne, par exemple Gaia DR3 (VizieR).

Catalogues supplémentaires

Parfois, les utilisateurs créent leurs propres catalogues. Nous pouvons essayer de les lier ici pour aider tout le monde. Ce sont des catalogues d'utilisateurs, donc leur installation nécessite soit le remplacement du catalogue d'utilisateurs actuel, soit la fusion manuelle de leurs lignes dans un nouveau fichier.

Liste des catalogues d'utilisateurs connus :

• Étoiles variables, extraites de la version 5.1 de GCVS, discutées ici en français, (lien du fichier).
